텐서 G3 vs 스냅드래곤 8 Gen 2 vs 애플 A17 Pro

구글은 수개월간의 유출과 기대 속에 드디어 10월 4일 픽셀 8과 픽셀 8 프로를 발표했습니다. 두 기기 모두 새로운 텐서 G3 칩셋으로 구동되며, 구글이 직접 개발한 SoC는 꽤 유망해 보입니다. 그것은 작년의 텐서 G2보다 상당한 성능 향상을 가져왔습니다. 하지만 텐서 G3는 스냅드래곤 8 Gen 2와 A17 Pro에 비해 어떻게 쌓이는가? 그것은 퀄컴과 애플을 실리콘 게임에서 이길 수 있는 능력을 가지고 있는가? 알아보기 위해, 우리는 텐서 G3, 스냅드래곤 8 Gen 2, 그리고 애플 A17 Pro 사이의 자세한 비교를 해보겠습니다.

텐서 G3 vs 스냅드래곤 8 Gen 2 vs A17 Pro: 사양 비교 우리가 진행하기 전에, 구글 텐서 G3, 스냅드래곤 8 Gen 2, 그리고 애플 A17 Pro 사이의 사양 비교를 여기에서 확인해보세요:

사양	구글 텐서 G3	스냅드래곤 8 Gen 2	애플 A17 Pro
CPU	아홉 코어 CPU	팔 코어, 크라이오 CPU	여섯 코어 CPU, 190억 개의 트랜지스터
CPU 코어	1x 2.91GHz (코어텍스-X3) <br>4x 2.37GHz (코어텍스-A715) <br>4x 1.70GHz (코어텍스-A510)	1x 3.2GHz (코어텍스-X3) <br>2x 2.8GHz (코어텍스-A715) <br>2x 2.8GHz (코어텍스-A710) <br>3x 2.0GHz (코어텍스-A510)	2x 3.78 GHz 고성능 코어 <br>4x 2.11GHz 고효율 코어
공정 기술	삼성의 4nm	TSMC의 4nm 공정	TSMC의 3nm 공정 (N3B)
GPU	일곱 코어 Mali-G715 GPU	아드레노 740 GPU; 하드웨어 가속화 레이 트레이싱	애플 프로 클래스 여섯 코어 GPU 하드웨어 가속화 레이 트레이싱
메모리 지원	LPDDR5X	LPDDR5X	LPDDR5
기계 학습과 AI	새로운 구글 커스텀 TPU (코드네임 “리오”)	새로운 AI 엔진, 헥사곤 프로세서	여섯 코어 신경 엔진; 35 TOPS
ISP	구글 커스텀 DSP (코드네임 “칼리스토”)	세 개의 18비트 스펙트라 ISP; 인지 ISP, 스냅드래곤 사이트	애플 디자인 이미지 신호 프로세서
카메라 능력	전체 해상도 사진, 슈퍼레스 줌 30배까지, 매직 이레이저, 베스트 테이크 AI 기능	200MP까지 사진 촬영, ZSL과 함께 36MP 트리플 샷	ProRAW 사진 48MP 포토닉 엔진
비디오 능력	4K에서 60FPS, 10비트 HDR, OIS + EIS, AI 파워드 오디오 매직 이레이저, 리얼 톤 인 비디오, 시네마틱 블러	8K HDR, 보케 엔진 2	4K60 ProRes 비디오 공간 비디오 녹화 4K HDR 돌비 비전 @ 60FPS 시네마틱 4K@24FPS 액션 모드
모뎀	삼성 엑시노스 5300 5G 모뎀 최대 3.0Gbps 피크 다운로드 최대 422Mbps 피크 업로드	스냅드래곤 X70 5G 모뎀 최대 10 Gbps 피크 다운로드 최대 3.5 Gbps 피크 업로드	스냅드래곤 X70 5G 모뎀 최대 10 Gbps 피크 다운로드 최대 3.5 Gbps 피크 업로드
WiFi 지원	Wi-Fi 7	Wi-Fi 7	Wi-Fi 6E
블루투스	블루투스 5.3, LE	블루투스 5.3, LE 오디오, 듀얼 블루투스 안테나, aptX 로스리스	블루투스 5.3, LE
기타	Av1 인코더와 디코더 AV1 디코드 지원 NavIC 지원 AV1 디코더 ProRes 코덱 프로 디스플레이 엔진 NavIC 지원

Excel에서 편집

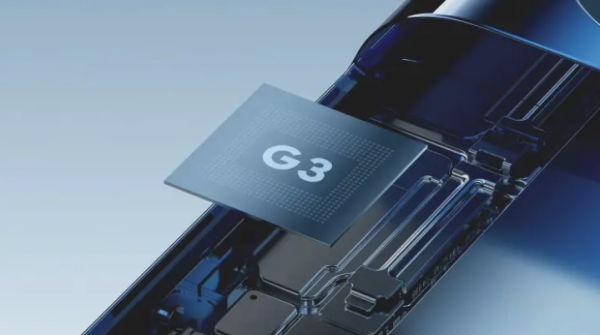

텐서 G3 vs 스냅드래곤 8 Gen 2 vs A17 Pro: CPU 텐서 G3 우리는 먼저 텐서 G3, 퀄컴 스냅드래곤 8 Gen 2, 그리고 애플 A17 Pro 사이의 CPU 비교부터 시작하겠습니다.

텐서 G3는 아홉 코어 CPU를 가지고 있습니다. 그 중 하나는 코어텍스-X3 프라임 코어로, 최대 2.91GHz의 클럭 속도를 가집니다. 이 코어는 ARM의 최신 아키텍처로, 단일 스레드 성능을 크게 향상시켰습니다 1.
나머지 여덟 개의 코어는 코어텍스-A715과 코어텍스-A510으로 구성됩니다. 코어텍스-A715은 2.37GHz의 클럭 속도를 가지며, 코어텍스-A510은 1.70GHz의 클럭 속도를 가집니다 1. 이들은 각각 ARM의 고성능과 고효율 코어로, 전력 소모와 성능을 균형있게 조절합니다.
텐서 G3는 삼성의 4nm 공정 기술을 사용합니다. 이는 전년도의 텐서 G2보다 20% 더 낮은 전력 소모와 10% 낮다.
